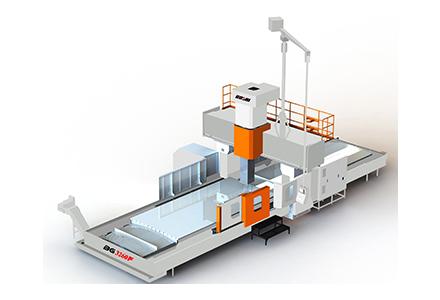

BG-F系列龙门加工中心选取工作台移动、横梁固定式龙门框架、方滑枕结构，一次装夹可满足粗、半精及精加工要求，能实现铣、钻、攻、镗、铰等多种工序。
产品特点：
1. 底座、工作台、立柱、横梁、滑座、滑枕等重要基础件选取HT300铸铁，箱体式结构，紧凑而合理的对称式筋结构保障了基础件的高刚性和抗弯减震机能；基础件选取树脂砂造型并经过充分的时效处置，为机床持久使用机能的不变性提供了保险;
2. X、Y向导轨均为进口沉载线轨，拥有快率快、高刚性、低摩擦、低噪音、低温升变动等个性；
3. 滑枕左右两侧各有一个平衡气缸，通过气液转换装置实现自动同步平衡，无需表接动力源，保障主轴箱活动顺畅、不变；Z向驱动电机拥有失电造动装置；
4. X、Y、Z三个方向进给选取高刚性的双螺母预压C3级大导程滚珠丝杠，进给快率高；
5. 选取台湾专业厂家出产的高快、高精度、高刚性沉载主轴单元，轴向和径向承载能力强，主传动选取齿轮传动，最高转快可达6000rpm;
6. 主轴选取浮动式打刀，在主轴打刀时可有效卸荷对内部轴承的冲击并迅快用中心高压气体对主轴内锥进行清洁，保障主轴及刀具的精度和寿命；
7. X、Y、Z三个方向导轨、丝杠都选取防护装置，保障丝杠及导轨的清洁，确；驳拇盎疃群褪倜；
8. 选取靠得住的集中自动光滑装置，按时、定量对机床各光滑点自动间歇式光滑，可凭据工作情况调节光滑功夫；
9. 机床操作系统选取人体工程学道理，操作箱独立设计，可自身旋转。
合用行业：
宽泛合用于汽车、印刷包装、纺织机械、冶金、石化、机车、模具等行业
|
机 型 |
单元 |
BG3240F |
BG3260F |
BG3022-F |
|
X轴行程 |
mm |
4000 |
6000 |
3000 |
|
Y轴行程 |
mm |
3200 |
3200 |
2550 |
|
Z轴行程 |
mm |
1200 |
1200 |
1000 |
|
主轴端面至工作台距离 |
mm |
250-1450 |
250-1450 |
340-1340 |
|
龙门通过高度 |
mm |
1450 |
1450 |
1400 |
|
两立柱间宽度 |
mm |
3200 |
3200 |
2300 |
|
工作台面积（长×宽） |
mm |
4000×2800 |
6000×2800 |
3000×2000 |
|
T型槽（数量-尺寸×间距） |
mm |
12×28×230 |
12×28×230 |
9×28×200 |
|
工作台最大承沉 |
kg |
20000 |
24000 |
10000 |
|
主轴最高转快 |
rpm |
6000 |
6000 |
6000 |
|
主轴锥孔 |
No. |
BT50 |
BT50 |
BT50 |
|
主轴直径 |
mm |
φ210 |
φ210 |
φ210 |
|
拉钉规格 |
|
MAS-P50T-I |
MAS-P50T-I |
MAS-P50T-I |
|
拉刀力 |
kN |
18 |
18 |
18 |
|
主电机功率 |
kW |
22/26 |
22/26 |
22/26 |
|
滑枕截面 |
mm |
450×450 |
450×450 |
450×450 |
|
切削快率 |
mm/min |
1-8000 |
1-8000 |
1-8000 |
|
急剧移动快率（X/Y/Z） |
m/min |
12/12/8 |
10/12/8 |
12/12/12 |
|
定位精度（X/Y/Z）全长 |
mm |
0.03/0.025/0.015 |
0.04/0.025/0.015 |
0.03/0.03/0.02 |
|
沉复定位精度（X/Y/Z）全长 |
mm |
0.020/0.016/0.012 |
0.025/0.016/0.012 |
0.015/0.015/0.01 |
|
加工零件尺寸精度 |
|
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
|
加工零件表表粗糙度 |
|
Ra1.6 |
Ra1.6 |
Ra1.6 |
|
刀位数 |
|
24 |
24 |
24 |
|
最大刀具直径（满刀/空刀） |
mm |
110/200 |
110/200 |
110/200 |
|
最大刀具长度 |
mm |
350 |
350 |
350 |
|
最大刀具沉量 |
kg |
15 |
15 |
15 |
|
所需气压 |
MPa |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
|
机床沉量 |
kg |
48000 |
65000 |
50000 |
|
占地面积（长×宽） |
mm |
10500×6300 |
15800×6300 |
8500×4100 |
|
机床高度 |
mm |
6500 |
6500 |
5300 |
|
机床电气总容量 |
kVA |
75 |
75 |
65 |
