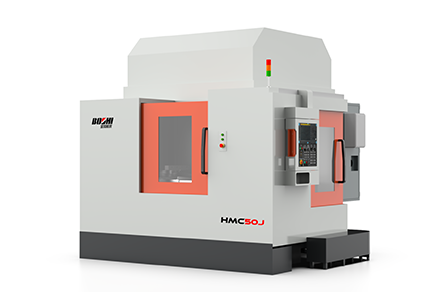

HMC50J卧式加工中心是集卧式铣床、卧式钻床和卧式镗床加工职能为一体的数控机床，在一次装夹的基础上可实现多面加工，效能大大提高，在保障机床结构不变的同时缩减表钣金宽度，降低了占地面积，使用户更高效的利用空间；惭∪」食勖叵低，高快配置，节造精度高，能满足各行业需要。
产品特点：

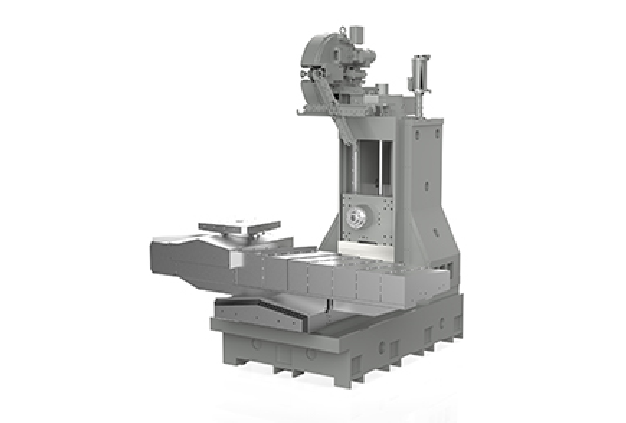

1）机床整体为门型结构，选取双立柱，箱型滑鞍及主轴箱，使得机床拥有优良的刚性；
2）X、Y、Z三轴均选取互换伺服电机与高精度C3级预拉伸滚珠丝杠直接传动，合适于工件高精切削；
3）选配的立卧两用数控转台能够实现各类分度工作，分度精度0.001度，实现等分和不等分的孔、槽等陆续特殊曲面的加工；
适用行业：
合用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
项目 |
HMC50J |
|
|
工作台 |
工作台尺寸（mm） |
800×600 T型槽：18T×5×100 |
|
旋转工作台尺寸（mm）（选配） |
500×500 |
|
|
主轴 |
主轴转快（r/min） |
12,000 |
|
主轴锥孔 |
BT40 |
|
|
拉钉型式 |
MAS, PT40T-1 |
|
|
行程 |
X轴（mm） |
1100 |
|
Y轴（mm） |
600 |
|
|
Z轴（mm） |
600 |
|
|
加工领域 |
主轴端到工作台中心的距离（mm） |
180-780 |
|
主轴中心到工作台面的距离（mm） |
140-710 |
|
|
进给 |
急剧进给快率X/Y/Z（m/min） |
36/36/36 |
|
最高进给快率X/Y/Z（mm/min） |
10,000 |
|
|
刀库 |
刀具包容数（把） |
24 |
|
刀具选择方式 |
就近选刀 |
|
|
刀具最大沉量（kg） |
8 |
|
|
最大刀具直径（mm）（满刀/邻空） |
80/150 |
|
|
最大刀具长度（mm） |
300 |
|
|
其它 |
气源流量（L/min） |
250 |
|
工作压力（Mpa） |
0.5-0.6 |
|
|
电源（KVA） |
20 |
|
|
机床表形尺寸（mm） |
3050×2917×2725 |
|
|
机床毛沉（kg） |
6600 |
|
|
机床沉量（kg） |
6200 |
|
